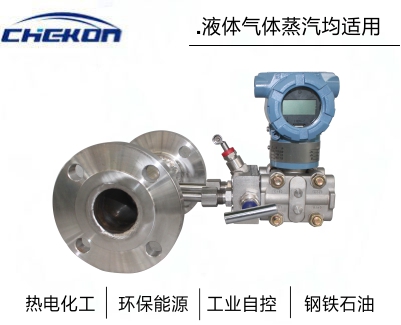

LGKV/LGVH V錐流量計 液體氣體蒸汽流量測量
|
V錐流量計，又名；V型錐流量計；V形錐流量計；錐型流量計；錐形流量計；內錐流量計；內錐式流量計，一體化V錐流量計V錐流量計(V-cone flowmeter)是20世紀80年代開始研發的一種差壓流量計，它的開發成功是差壓式流量測量的質的飛躍。它利用V錐體在流場中產生的節流效應，通過檢測上下游壓差來測量流量。與普通節流件相比，它改變了節流布局，從中心孔節流改為環狀節流。實踐使用證明，V錐流量計與其他流量儀表相比，具有長期精度高、穩定性好，受安裝條件局限小、耐磨損、測量范圍寬、壓損小、適合贓污介質等優點。而且V錐體本身作為流場的整流器而成為一種具有獨特性能的優異的新型流量計。
1、公稱直徑： 15mm≤DN≤1800mm
2、公稱壓力：PN≤40MPa
3、雷諾數范圍：5×10 3≤ReD≤10 7
4、精度等級：0.5級，1級
5、直管段長度：前1～3D，后0～1D
6、適用介質：氣體、液體、蒸汽等各種介質
7、孔徑比：β=0.3～0.75
8、最高溫度：540℃
9、重復精度：±0.1%
10、量程比：15：1
1、 具有良好的準確度（≤0．5%）和重復性（≤0．1%）。
2、 具有較寬的量程比（10﹕1～15﹕1）
3、 自整流功能，只需要極短的直管段（前1～3D后0～1D）。
4、 自清潔功能，可測臟污和易結垢流體，適合高爐煤氣等雜質較多的介質。
5、 自保護功能，節流件關鍵部位不磨損，能保持長期穩定地工作。
6、 耐高溫、高壓、耐腐蝕、不怕震動。
7、 可測流體的種類非常廣泛（液、氣、蒸汽），流量測量范圍寬（微小流量～大流量），適應的管道DN15～DN3000。
8、流量計結構設計是流體掃過型結構，不可能截留流體中任何夾帶的氣、液或固相污物,非常適用于臟污流體的流量測量，如焦爐煤氣，濕氣體等
9、 無可動部件
10、當流體流經填 的內錐體時,會在其周邊形成邊界層并疏導流體離開錐體尾部的邊緣,從而減少它被磨損的可能性。
11、在換熱站測量蒸汽，熱水，無需直管段。由于換熱站空間比較小，選擇一般流量計要求直管段較長，影響運行精度，用在測量高爐煤氣，有自清潔作用，引壓管不易堵塞。
|
型 號 |
說 明 |
|||||
|
CKV |
錐形流量計 |
|||||
|
|
代號 |
口徑(mm) |
||||
|
|
15～3000 |
DN15～DN3000mm |
||||
|
|
|
各部件材料材質 |
||||
|
|
代碼 |
錐體 |
鋼管 |
法蘭 |
||
|
|
A |
SS304 |
20# |
20# |
||
|
|
B |
SS304 |
15CrMo |
15CrMo |
||
|
|
C |
SS304 |
SS304 |
20# |
||
|
|
D |
SS304 |
SS304 |
SS304 |
||
|
|
E |
SS316L |
SS304 |
SS304 |
||
|
|
G |
SS316L |
SS316L |
SS316L |
||
|
|
# |
其它材質 |
||||
|
|
代號 |
介質 |
||||
|
|
1 |
液體 |
||||
|
|
2 |
氣體 |
||||
|
|
3 |
蒸汽 |
||||
|
|
4 |
高溫介質 |
||||
|
|
代號 |
補償形式 |
||||
|
|
N |
不帶壓力、溫度補償 |
||||
|
|
Q |
帶壓力、溫度補償輸出 |
||||
|
|
代號 |
連接形式 |
||||
|
|
L |
螺紋連接（適用于小口徑） |
||||
|
|
W |
法蘭連接 |
||||
|
|
代號 |
壓力等級 |
||||
|
|
0 |
0.25MPa |
||||
|
|
1 |
0.6 MPa |
||||
|
|
2 |
1.0 MPa |
||||
|
|
3 |
1.6 MPa |
||||
|
|
4 |
2.5 MPa |
||||
|
|
5 |
4.0 MPa |
||||
|
|
6 |
6.3 MPa |
||||
訂貨須知：
訂貨時請詳細提供以下數據：
（1）被測介質
（2）大、常用、小流量。
（3）工作壓力、工茁度 、高壓力、高溫度
（4）介質密度、粘度
（5）管道材質、內徑、外徑
（6）現場管道敷設情況和局部阻力件形式。
1、本公司承若凡是購買我司產品，一年質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換
2、客戶的技術疑問，我們承諾在一個工作日內處理完畢。
3、返廠維修的儀表我們承諾在3個工作日內出具檢測結果，7個工作日內完成維修。
4、儀表返給客戶之后2周之內對用戶進行回訪，并提供自動化相關技術的免費咨詢。
